二氧化碳氣體保護焊工藝參數的調節：?

影響二氧化碳氣體保護焊的工藝參數很多，但是焊工能夠自行調節的只有焊接電壓，焊接電流，焊絲直徑，氣體流量，焊絲伸出長度；?

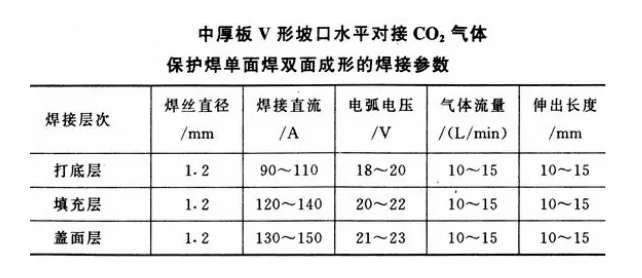

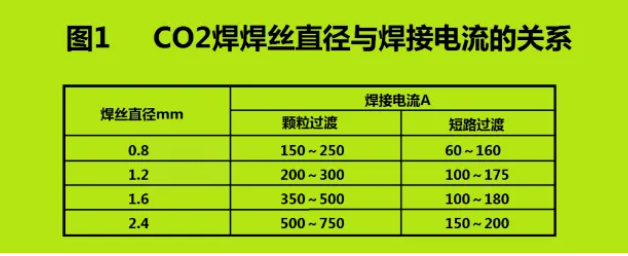

焊接工藝參數參考值：常用焊絲直徑是1.2mm和1.0mm兩種，此外還有1.6mm，0.9mm，0.8mm。其他直徑的焊絲很難遇到。

二氧化碳氣體保護焊采取短路過渡，所以每一種直徑的焊絲的焊接規范區都很寬，在這個區域中，焊接電流與焊接電壓必須匹配。

打開保護氣瓶閥門，確認氣瓶壓力正常；打開焊機電源，確認加熱減壓流量計工作；加熱5分鐘；?

拆開焊絲包裝，把焊絲盤裝在送絲機構的盤軸上，打開壓緊手柄，用鉗子把焊絲頭剪成平頭，焊絲頭應當從焊絲盤下方水平插入送絲滾輪的槽輪；插入送絲軟管；?

關閉壓緊手柄，把焊槍平攤在地面上完全伸直，按動遠控盒上的白色快速送絲按鈕，送進焊絲直到從導電嘴露頭為止，如果是舊焊槍，可以先卸下導電嘴，然后按動微動開關送絲，露頭后再裝上；?用鉗子把焊絲端部剪成45度尖角；?

準備好試驗鋼板，目視焊機的電壓表和電流表，左手有意識的把遠控盒上的電壓調低一些，右手握住焊槍，在試驗鋼板上引弧施焊；?

如果確實電壓偏低，握槍的右手會感覺到焊槍頭部的強烈振動，聽到電弧啪啪的爆斷聲。這是電壓太低，送絲速度遠遠大于熔化速度，電弧引燃后又被焊絲踏滅時發出的響聲；

如果實際上電壓偏高，電弧可以引燃，但是弧長過長，焊絲端部形成巨大熔球，如果熔化速度超過送絲速度太多，電弧會一直返燒到導電嘴，把焊絲和導電嘴熔化在一起，送絲終止，電弧熄滅。這對導電嘴和送絲機構都會造成損壞，所以引弧時應確認電壓沒有偏高；?

調節焊接電壓旋鈕，慢慢提升焊接電壓，焊絲熔化速度加快，爆斷的噼啪聲漸漸變成平穩的沙沙聲；?

觀察電壓表和電流表，如果電流低于預定值，先提高焊接電流，再提高焊接電壓；如果電流高于預定值，先降低焊接電壓，再降低焊接電流；

焊絲伸出長度：

又稱為焊絲干伸長度。對于氣體保護焊來說是一個非常重要的參數。合適的焊絲伸出長度可以使得焊絲得到充分的電阻加熱，更加便于實現焊絲端部熔滴的形成和過渡。

焊絲伸出長度偏短時往往飛濺很大，偏長不僅容易產生大熔滴的飛濺，還導致保護不良。?

焊接電壓與焊接電流匹配時的現象：

電弧穩定燃燒，發出細密的沙沙聲，手感焊槍頭部略有振動，軟硬適度，電壓表擺動不超過5V，電流表擺動不超過30A，在手的握把處不應出現振動；

如果手感焊槍頭部過于綿軟，幾乎沒有振動，可隨心所欲地移動焊槍，通過面罩觀察，焊絲飄在熔池上方，端部形成大熔球，時而出現大熔滴飛濺，說明電壓偏高；

如果手感焊槍頭部發硬，振動明顯，可聽到爆斷聲，移動焊槍有阻力，通過面罩觀察，焊絲插入熔池，飛濺多，說明電壓偏低；

為了防止未熔合，電壓適當偏高是有利的。??

熔化極氣體保護焊，焊接電流的調節是調節焊絲的送絲速度，焊接電壓的調節是調節焊絲的熔化速度。當送絲速度和熔化速度相等時，電弧就穩定燃燒。

推介一組公式.日系焊機電流電壓的關系：

當焊接電流小于200時，電壓等于16+0.04倍電流上浮1.5下浮1.5，電流大于200A時，電壓等于20+0.04倍電流上浮2下浮2，舉例設定焊接電流150A，則焊接電壓=16+0.04X150=22V,最高+1.5=23.5V,最低-1.5=20.5V。

國產焊機

當電流小于200A時，電壓=14+0.05電流上浮1.5下浮1.5，當電流大于200A時，電壓=18+0.05電流上浮2下浮2。

舉例：設定電流150A，電壓=14+0.05X150=21.5V,最高+1.5=23V,最低-1.5=20V。

注意調試時，一定要保證干伸長度，干伸長度一般等于（10~15）焊絲直徑。?

二氧化碳電弧焊的電弧長度，是電弧電壓，就是說只要你選擇了電弧電壓，則電弧長度也就選擇了。

并不是像焊條電弧焊那樣由著你去拉長電弧，或者壓低電弧。

既是你有意拉長或壓低電弧，也只是瞬間的事情，電弧自身調節功能馬上就會回到當初你選擇的焊接電壓所對應得弧長。

在此，要強調的是焊接電壓等于電弧電壓加上電纜的降壓。所以焊接電壓略高于電弧電壓，若電纜長度很短，則焊接電壓約等于電弧電壓。
