日本系列_7777ih_1页_成人一级黄色大片_激情97综合亚洲色婷婷五_亚洲精品国产9999久久久久_一级免费a_亚洲不卡在线播放

負責人:王偉
電 話:13387554435
地 址:武昌區三角路新村1號美城清芷園丁香苑6棟4單元1-2層2號

027-88605306

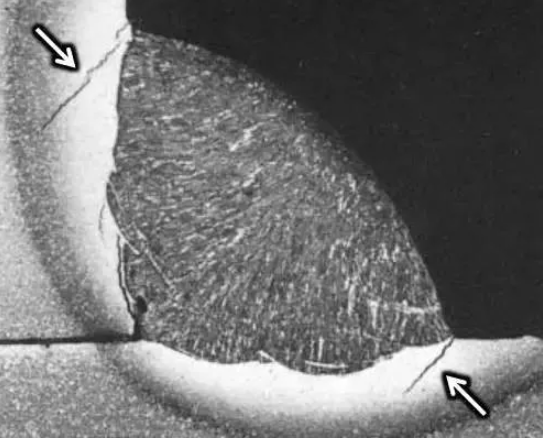

焊接冷裂紋

發布時間:2025-01-21 瀏覽次數:48389次

定義:焊接冷裂紋是指焊接接頭冷卻到較低溫度下(對于鋼來說大約在 Ms 點,即馬氏體轉變開始溫度以下)時產生的裂紋。它是一種延遲裂紋,有的在焊后幾小時、幾天甚至更長時間才出現。
1.1形成原因:焊接過程會產生多種應力,包括熱應力、組織應力和拘束應力。熱應力是由于焊接時局部加熱和冷卻不均勻造成的;組織應力是由于焊縫和熱影響區組織轉變(如奧氏體向馬氏體轉變)引起的體積變化產生的;拘束應力是焊件受到外部拘束(如夾具夾緊、結構自身的剛性約束等)而產生的應力。這些應力的疊加,使得焊接接頭在冷卻過程中處于較高的應力狀態。當應力超過焊接接頭在低溫下的強度極限時,就會產生冷裂紋。例如,在焊接厚壁壓力容器時,由于焊件自身的拘束度較大,焊接應力也較大,冷裂紋的產生概率就相對較高。
氫是導致焊接冷裂紋的關鍵因素之一。在焊接過程中,焊接材料中的水分、焊件表面的油污和鐵銹等都會在電弧高溫作用下分解出氫原子。氫原子的半徑很小,很容易在金屬晶格中擴散。在焊縫冷卻過程中,氫原子會向應力集中部位(如熔合線等)擴散聚集,當氫的濃度達到一定程度時,會結合成氫分子。氫分子的體積比氫原子大很多,會產生很大的壓力,使金屬的局部脆化,降低金屬的韌性,從而導致裂紋的產生。比如,在一些低合金高強鋼焊接中,如果沒有對焊件進行很好的預熱和脫氫處理,氫致裂紋就很容易出現。
當焊縫和熱影響區的冷卻速度過快時,容易形成馬氏體等淬硬組織。馬氏體的硬度高、塑性差。例如,在高強度鋼焊接中,如果焊接熱輸入過小,冷卻速度就會很快,熱影響區就會形成大量馬氏體。這些馬氏體組織在焊接應力的作用下,很容易產生裂紋。因為馬氏體的比容比奧氏體大,在馬氏體轉變過程中會伴隨著體積膨脹,這就會在周圍組織中產生很大的組織應力,與熱應力疊加后,導致裂紋的產生。
淬硬組織的形成、氫的作用、焊接應力的存在
防止措施:盡可能減少焊件的外部拘束,例如在設計焊接結構時,采用合理的接頭形式和結構形狀,避免過大的拘束應力。在焊接過程中,如果條件允許,可以適當松開夾具,減少拘束應力。
合理控制焊接電流、電壓和焊接速度等工藝參數。例如,適當增加焊接熱輸入,可以降低焊縫的冷卻速度,減少淬硬組織的形成。但熱輸入也不能過大,否則會導致焊縫金屬過熱、晶粒粗大等問題。同時,采用多層多道焊的方式,可以使焊縫和熱影響區的熱循環更加合理,降低焊接應力。
預熱是在焊接前對焊件進行適當加熱。對于易產生冷裂紋的材料,如某些高強鋼,預熱可以降低焊縫和熱影響區的冷卻速度,減少淬硬組織的形成。預熱溫度一般根據焊件的材質、厚度和拘束情況等來確定。后熱是在焊接完成后,立即對焊件進行加熱,其主要目的是使焊縫中的氫能夠充分擴散逸出,一般后熱溫度在 200 - 350℃左右,時間根據焊件厚度等因素確定。
應選擇低氫型焊接材料,例如在焊接低合金高強鋼時,使用低氫焊條或富氬氣體保護焊用焊絲。這些焊接材料中的含水量低,能夠減少焊接過程中氫的來源。
選用合適的焊接材料、預熱和后熱、控制焊接工藝參數、降低焊件拘束度。
經常產生區域:

熔合線附近:熔合線是焊縫金屬和母材金屬的交界區域。在這個位置,由于化學成分和組織性能的不均勻性較為明顯,容易產生冷裂紋。從化學成分來看,熔合線處的合金元素分布不均勻,可能會導致局部淬硬傾向增加。例如,在焊接低合金高強鋼時,熔合線處的母材部分由于熱影響,冷卻后可能形成馬氏體組織。同時,氫原子在熔合線處也容易聚集。因為熔合線是焊接過程中溫度梯度較大的區域,氫原子會在濃度差的驅動下向熔合線擴散,當氫含量達到一定程度,再加上熔合線處的組織應力和熱應力,就容易產生冷裂紋。

熱影響區“熱影響區中的粗晶區是冷裂紋的高發區域。在焊接過程中,這個區域受到的熱作用使晶粒長大,導致組織粗化。以鋼材焊接為例,熱影響區的粗晶區在快速冷卻后,容易形成粗大的馬氏體組織。這種組織硬度高、塑性差,并且由于晶粒粗大,晶界面積相對減小,晶界對裂紋擴展的阻礙作用減弱。而且,熱影響區在焊接過程中同樣會受到氫的侵入,氫原子在粗晶區的晶格缺陷處聚集,與組織應力和熱應力共同作用,促使冷裂紋在熱影響區產生。

焊縫根部:焊縫根部是焊接接頭的關鍵部位,也容易出現冷裂紋。在焊接過程中,根部的焊接質量受到多種因素的影響。例如,根部的熔透情況如果不好,會存在未焊透等缺陷,這些缺陷會造成應力集中。同時,根部的冷卻速度可能會因為散熱條件等因素而加快,導致淬硬組織的形成。而且,氫原子也容易在根部聚集,因為焊接時,保護氣體或者熔渣對根部的保護效果可能相對較差,外界的水分等含氫物質容易進入,從而增加了冷裂紋在焊縫根部出現的可能性。
















主站蜘蛛池模板: 人人妻人人爽人人爽_国产精品99久久久精品免费观看_视频一区二区三区在线观看_成人免费黄色大片_国产免费人成视频在线播放播_日韩精品中出_久久久久国产一级毛片高清版小说_国产偷录视频叫床高潮 | 91色在线观看视频_免费人成在线观看网站品爱网_日韩亚洲中文图片小说_精品国精品国产自在久国产应用男_在线能看的av_无码国产精品一区二区色情男同_大胆欧美熟妇xxbbwwbw高潮了_天天做天天爱夜夜爽少妇 | 被按摩师玩弄到潮喷在线播放_免费AV无码不卡在线观看_呦一呦二在线精品视频_久色免费_久久女性裸体无遮挡啪啪_国产一级一区_黄色片一级免费_深夜艹逼逼 | 亚洲不卡视频在线_亚洲福利网址_啦啦啦中文免费观看在线_草久视频免费观看_丁香五月天一二三四在线视频_成人午夜国产内射主播_九九久久精品视频_真人与拘做受免费视频 久久久无码精品亚洲日韩啪啪网站_国产三级三级看三级_天堂一区人妻无码_国产成人久久精品_最近中文字幕2019视频1_思思久热_亚洲成AV人在线观看成年美女_日韩少妇内射免费播放18禁裸乳 | 最新午夜_国产片av在线永久免费观看_九一在线视频_91精品国产综合久久久久久_免费无遮挡禁18污污网站_全黄一级毛片_999久久久精品国产消防器材_奇米四色777久久爱 | 久久久无码精品亚洲日韩啪啪网站_国产三级三级看三级_天堂一区人妻无码_国产成人久久精品_最近中文字幕2019视频1_思思久热_亚洲成AV人在线观看成年美女_日韩少妇内射免费播放18禁裸乳 | 91精品国产色综合久久不卡98_免费国产成人肉肉视频大全_日本熟妇xxxx_日本高清免费观看_看片1区_俺去鲁婷婷六月色综合_日韩精品一区二区亚洲AV观看_青青久久国产 | 久涩涩福利视频在线观看_国产福利高清_yw193国产成人精品_久久丝袜视频_欧美成年黄网站色视频_日日摸夜夜添欧美一区_亚洲一区二区免费看_免费永久看黄神器 | 国产97成人亚洲综合在线观看_欧美熟妇与小伙性欧美交_日韩AV无码AV免费AV不卡_最近高清中文在线国语字幕_亚洲精品久久久久午夜福禁果Tⅴ_97色综合网_午夜免费学生在线观看av_女人久久久久 | 色婷婷av777_三级成网站_天无日天天操天天干_亚洲日本va一区二区三区_中文在线中文资源不卡无_亚洲av熟妇在线观看_欧美精品久久久久久久久_在线观看私人黄 | 97热久久_91视频合集_在线免费亚洲视频_日本高清色www在线安全_久久久网站av_999精品在线观看视频_91精品国产综合久久香蕉922_国产第一页在线观看 | av免费在线一区二区三区_一本毛片_av伊人网_丁香五精品蜜臀久久久久99网站_人妻少妇乱子伦精品_91日韩中文字幕_欧美疯狂做受BBBBBB_波多野结衣一区在线观看 | 亚洲性色av日韩在线观看_国产成人精品无码片区在线观看_国产精品操女人_av官网在线播放_国产内射露脸在线观看_久久2018_日韩97_国产精品毛片久久久久久久av | 99热国内精品_www.久久爱.com_a级在线播放_日本久久综合视频_一本一本久久aa精品综合_亚洲性爰_日本另类αv欧美另类aⅴ_国产九九精品 | 日本黄色不卡视频_日韩国产综合_成人精品免费视频在线观看_日本视频a_国产麻豆视频_男人激烈吮乳吃奶动态图_99久久国语对白精品露脸_欧美1区2区3区4区 | 免费毛片网_精品久久久噜噜噜噜久久图片_午夜福利亚洲精品无遮挡_日韩大陆毛片av_99精品影视_奇米四色中文综合久久_国产高清精品无码二区_国产亚洲激情欧美 | 日本永久视频_德国肥妇性猛交视频_97久久精品人人爽人人爽蜜臀_久草网站在线_粉嫩98久久综合国产精品一区_樱桃视频大全版在线观看_久久久免费人体_国产精品综合在线 | 又爽又黄又无遮挡的视频_五月激情五月婷婷_伊人久久综合视频_99国产精品9_免费毛片在线_欧美黄色免费在线观看_成人α片免费视频在线观看_欧美日韩在线精品一区二区三区 | 久久精品视频69_国产精品91在线播放_亚洲综合无码一区二区_中文日韩一区二区_日韩一卡二卡三卡四卡免费观在线_国产a级免费观看_国内精品免费视频自在线拍_久久ク成人精品中文字幕 | 19禁国产精品福利视频_www黄在线观看_日韩av无码久久一区二区_97超碰国产在线_中文字幕.亚洲无码日_成人免费无码A毛片_青青草在久久免费久久免费_国产午夜性春猛交ⅹxxx | 真人无码作爱免费视频_一本久色_久久人人爽人人片_男女插插插网站_中文有码一区二区_中文字幕+乱码+中文字幕无忧_亚洲精品无码专区在线在线播放_女人爽到高潮免费看视频 | 一区中文字幕_欧美日本免费观看_国产在线无码一区二区三区视频_欧美视频一二三_精品视频在线一区二区三区观看_日本淫视频_久久精品国产字幕高潮_亚洲AV日韩AV一区谷露 | 三级网站免费观看_欧美乱妇高清无乱码免费_一天av在线高清免费观看_国产亚洲一区字幕_高清视频一区二区三区_成人福利片在线_久久这里只精品_久久精品国产99精品国产亚洲性色 | 成人青青草_日韩欧美国产综合在线一区二区三区_国精品无码一区二区三区在线蜜臀_色小妹网站_日日搞夜夜操_色综合久久久无码中文字幕_中文字幕一区二区精品区_欧美性猛交XXXX乱大交3 | 上流社会高清免费观看_毛片免费播放_九九99精品视频_亚洲成人免费av_78m国产成人精品视频_国产精品-区区久久久狼_黄色小网站免费_尤物777 | 成人片黄网站色大片免费_精品久久久久久国产潘金莲_伊人av影院_日韩一卡2卡3卡4卡乱码免费网站_在线亚洲精品国产二区图片欧美_不卡一区2区_爱逼综合_九色精品视频 | 驯服人妻hd中字日本_人妻夜夜爽天天爽三区麻豆AV网站_欧美精品日日操_日本三级大全_大香伊在人线免97_欧美视频网站www色_中国一级片网站_在线播放av更多 | 91lu在线观看_欧美一级在线播放_国产99爱在线视频免费观看_中出しハイビジョン黑人_久久精品极品_亚洲黄色片网站_www.av蜜桃_免费一级淫片日本高清视频一 | 在线免费播放av_日本妇人成熟免费_一级做a爰片久久毛片唾_老司机精品无码免费视频_h视频在线免费观看_天天拍天天插_亚洲一级片av_中文二区 | 高清?日韩?欧?亚_无码做爰视频WWW网站建设_亚洲av性色在线观看_成人午夜影片_秋霞在线午夜_国产矿转码专一2023_7777奇米成人四色眼影_欧美亚洲另类自拍 | 国产精品天堂AVAV在线_国产成人无码一区二区在线观看_隔着超薄肉丝袜做AV在线_涩涩涩综合在线亚洲第一_精品系列无码一区二区三区_在线黄色影院_九一快播_久久精品国产亚洲AV麻豆不卡 | 九色视频导航_精品国产视频在线观看_奶头又大又白喷奶水AV_国产乱码卡一卡2卡三卡四_11孩岁女被A片黑人黑与白_毛片网站国产_在线中文视频_一个色在线视频 | 国产精品福利免费_亚洲精品无码成久久不卡_欧美黄色大片在线观看_国产色拍_又色又爽又黄又免费的照片_黑人边吃奶边摸边做边爱_精品免费av一区二区三区_久久综合亚洲精品 | 日韩三级一区二区_一级黄色性视频_在线成人观看_caoporm超碰_日本天堂在线_久久爱._4虎免费观看影片_a级片网站 | 在线观看亚洲AV每日更新无码_亚洲成人黄色影院_一级片视频免费在线观看_鲁大师成人一区二区三区_天天久久综合_日日噜噜夜夜狠狠久久无码区_美女下部隐私(不遮挡)_精品国产SM捆绑最大网免费站 | 国产一级一级特黄女人精品毛片_久久精品一区二区视频_久久久久久久国产毛片_孩交精品乱子片_亚洲欧美一区二区三区视频_国产成人久久一区二区三区_人妖av_边做边爱边吃奶叫床的视频 | 久热这里只有精品12_麻豆国产在线视频_国产日韩欧美精品一区_成年片色大黄全免费网无需安装_久久伊人少妇熟女大香线蕉_在线不卡中文字幕一区_欧美大胆丰满熟妇XXBB_国产精品久久中文 | 亚洲中文字幕无码永久免弗_亚洲熟妇丰满XXXXX_日韩视频专区_免费观看黄色大片_男女无套免费视频网站_欧洲精品一区二区三区在线观看_www.91视频69xx.com_色七七桃花影院 | japanese55丰满熟妇_亚洲at在线免费影院_亚洲成人自拍一区_国产日韩亚洲精品_日本中文字幕在_日本草草影院_www.91亚洲_野性狂欢大派对 | 欧美中文在线观看_国产91精_无码国产69精品久久久久网站_中文在线a在线_毛片大全免费_免费观看色网站_农村一级毛片_意甲赛程2024赛程表最新 | 亚洲性色av日韩在线观看_国产成人精品无码片区在线观看_国产精品操女人_av官网在线播放_国产内射露脸在线观看_久久2018_日韩97_国产精品毛片久久久久久久av |
