日本系列_7777ih_1页_成人一级黄色大片_激情97综合亚洲色婷婷五_亚洲精品国产9999久久久久_一级免费a_亚洲不卡在线播放

負責人:王偉
電 話:13387554435
地 址:武昌區三角路新村1號美城清芷園丁香苑6棟4單元1-2層2號

027-88605306

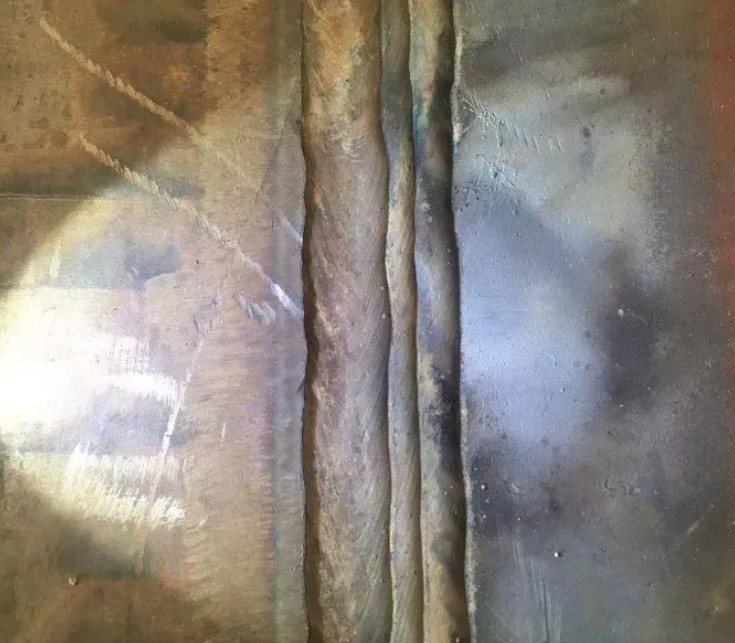

焊接易出缺陷及預防改進措施

發布時間:2025-02-08 瀏覽次數:48389次

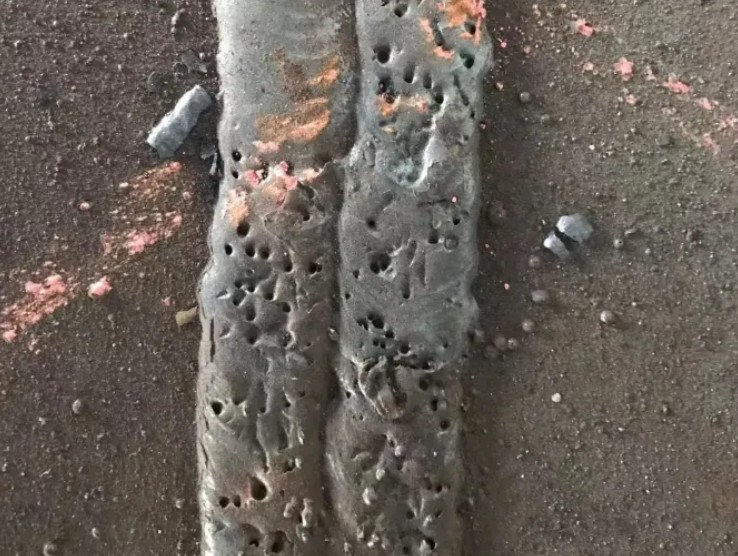

 . 孔:


原因分析:

1.焊條或焊絲受潮,特別是低氫型焊條受潮極易產生氣孔,低氫型焊條前端引弧劑脫落;

2.斷弧時焊絲離開熔池過快,熔池缺少氣體保護,出現弧坑氣孔;

3.重新起弧時,未進行有效的打磨處理和在斷弧前的焊道處起弧焊接;

4.現場風力較大,防風措施不到位;

5.焊口有污物、結露或有潮氣;

6.焊條偏弧或電弧過長;

7.焊接手法不夠熟練。

防治措施:

1.焊條或焊絲應保持干燥,低氫型焊條按要求烘干,限量領取和保溫桶存放,當日用不完的焊條需重新烘干,低氫型焊條必須保證引弧劑完好,裝卸時輕拿輕放避免引弧劑脫落和藥皮受損;

2.斷弧時,焊條應在斷弧處作短暫停留或作回焊運條,以控制不良氣體的進入

3.重新起弧時,對弧坑有缺陷部位采用砂輪打磨處理,打磨到原斷弧處,在斷弧前的焊道處起弧焊接,且能夠完全覆蓋斷弧時焊道部位;

4.防風措施要到位,低氫型焊條對風極其敏感,更要嚴格防風,采用超短弧焊接,無防風措施不能焊接作業,經驗證明二級風以下同樣可能出氣孔;

5.管口必須保持清潔干燥,不得有鐵銹、油污、雜質等;

6.焊條偏弧時,應斷弧更換焊條和打磨處理;

7.焊工的焊接手法不熟練應加強針對性練習,盡快掌握控制缺陷的能力。

二.夾 渣:

原因分析:

1.坡口角度小,焊接電流小,熔渣積度大或焊接速度快,熔池冷卻速度快,熔渣來不及浮出熔池表面引起夾渣;

2.根焊過薄或打磨過多,熱焊易燒穿不敢采用較大電流。清根方法不當,焊道兩側出現夾角或溝槽過深。快速熱焊時,流到夾角和深槽的熔渣來不及浮出形成夾渣;

3.焊工操作手法不當,焊道中心和夾角處運條較快,熔池熔深不夠,覆蓋殘留的熔渣或將其混淆在一起;

4.焊條偏弧,另一側未熔合好,產生夾渣;

5.焊條、焊道沾有污物未清理干凈焊接時形成夾渣;

6.立焊道下坡焊時,焊速快,焊條角度和運條方法不當。特別是低氫型焊條,在填充焊時,3點位上下易出現“鐵軌式夾渣”即焊道兩側同時出現平行條形夾渣。

防治措施:

1.組對間隙不宜過小,在工藝參數的范圍內選用較大電流,保證焊接熔深,同時焊速不宜過快;

2.根焊道不能過薄和打磨過多,去除表面熔渣(或黑點),把接頭打平。清根時要將焊道清成“U”形槽,避免形成夾角,焊接時熔渣不易浮出,根焊道打磨要有利于熱焊能控制燒穿和產生夾渣;

3.焊工應糾正不正確的操作手法,控制運條角度和擺動幅度,保證焊接熔深;

4.焊條偏弧時,應斷弧更換焊條和進行打磨處理;

5.仔細清理管材和焊條上的雜質或前一層焊道上的熔渣,焊接前對焊道毛茬、掉落的渣垢、內對口器上的臟物進行清理,防止雜質進入焊道。焊接過程中始終保持清晰的熔池,使熔渣液面和熔池金屬達到良好分離;

6.立焊道下坡焊時,焊速不宜過快,保證熔深。采用正確的焊條角度和運條方法。特別是低氫型焊條,在填充焊時,3點位上下更要注意,手法要穩,控制焊角度(建議3點位的平行角度為1015度),焊速不宜過快,防止焊道兩側出現平行條形夾渣。

 .未焊透:

原因分析:

1.焊接電流過小,熔深過淺,焊速過快,焊縫兩側運條停頓時間過短或焊條角度偏于一側,使母材(根焊)或層間金屬未得到充分熔化,而被填充金屬覆蓋;

2.根焊時,坡口角度過小、對口間隙小、鈍邊厚或錯邊大,管材厚薄不均,熔深不足,運條方法不當,易使根部焊縫未焊透;

3.焊接時焊條角度不當,使電弧熱源散失或偏離,造成一側產生示焊透。

防治措施:

1.根據焊接規程要求控制好坡口尺寸、鈍邊厚度,調整組對間隙,管材對口應嚴格控制錯邊量,壁厚不同的管子應按要求加工成緩坡形;

2.選用工藝參數內較大電流,保證熔深。調整并合理的控制運條角度及焊接速度,保持電弧處于正確方向;

3.坡口邊緣運條稍慢,停留時間稍長,保持運條到位,使熱量足以熔化母材鈍邊和前一層焊縫金屬。根部焊接注意熔池形態,焊透形態為熔池前部有小圓圈隨焊接前移,可有效保證根部焊透。

四.未熔合(未焊滿):

原因分析:

1.焊接電流過小,焊速過快,焊縫兩側運條停頓時間過短或焊條角度偏于一側,使母材或層間金屬未得到充分熔化,而被填充金屬覆蓋;

2.對口間隙較小、鈍邊厚或錯邊量大,焊條角度、運條操作方法不當,熔深不足,焊速過快,易使根部焊縫未熔合;

3.未焊滿,主要是焊條或焊絲擺動不到位,其次是偏弧所致。

防治措施:

1.選用工藝參數內較大電流,合理調整運條角度和焊接速度,坡口邊緣運條稍慢,停留時間稍長一些,使熱量足以熔化母材和前一層焊道金屬;

2.調整組對間隙,減少鈍邊厚度及錯邊量,使焊縫溝槽平整熔渣清理干凈;

3.調整焊條角度,保持運條到位,使電弧處于正確方向;

4.防止未焊滿,焊條或焊絲要擺動要到位,發生偏弧時首先換掉焊條,打磨缺陷部位后再進行焊接。

五.焊 穿:

原因分析:

1.根焊厚度不夠或打磨過多,電流偏大;

2.熔池溫度過高,焊接速度稍慢導致燒穿;

3.焊條(焊絲)角度不當;

4.送絲速度沒有控制好,或出現竄絲現象,造成焊絲穿透熔池在根部形成燒穿焊瘤。

防治措施:

1.保證根焊厚度,打磨不宜過多,合理的調整電流;

2.熱焊時熔池溫度過高,應適當提高焊速以降低焊接熔池溫度;

3.調整好送絲機,控制送絲速度,防止出現竄絲現象;

4.平焊和仰焊時應嚴格控制熔池溫度,不宜過高,盡量采用短弧焊,采用正確的焊條角度,建議到 5點位應適時變換角度;

5.坡口間的組對間隙不宜過大,焊接電流要適當小一些,半自動焊可將焊槍兩個檔位調至低擋。

六.  邊:


原因分析:

1.焊接電流過大,電弧過長及運條角度不當;

2.焊接運條時,坡口邊緣兩側停留時間稍長;

3.填充時,焊縫填充金屬過低,蓋面焊接焊肉過厚,電弧停留時間過長,焊縫區溫度過高造成咬邊。

防治措施:

1.選擇焊接工藝參數內稍小一些電流,控制電弧長度或短弧焊接,保持運條均勻,坡口邊緣運條停留時間稍短些,并注意運條角度;

2.最后一遍填充金屬應略低于焊道母材表面(0.5毫米-1毫米),使蓋面的焊道寬度輪廓清楚,有利于控制咬邊和外觀成型良好;

3.焊縫咬邊深度、長度超標部分,宜用砂輪打磨修整后補焊。

七.焊道弧坑:

原因分析:

1.斷弧和收弧不當,在焊道末端形成的低洼部分,表面低凹深度超出規范要求,即低于母材;

2.焊縫熔池金屬未填滿,收弧過快或電流過大造成;

3.6點位收弧時,焊道溫度過高,停頓間隔時間較短。

防治措施:

1.收弧過程中焊條應在收弧處作短暫停留或作回焊運條,使熔敷金屬填滿熔池;

2.采用砂輪打磨補焊,補焊長度應不小于50mm,低氫焊條宜采用回弧(運條)填滿熔池;

3.6點位收弧時,不可倆人同時收弧,待溫度降一點再焊到接頭處收弧。反之,則容易出現弧坑或焊道成型較差。

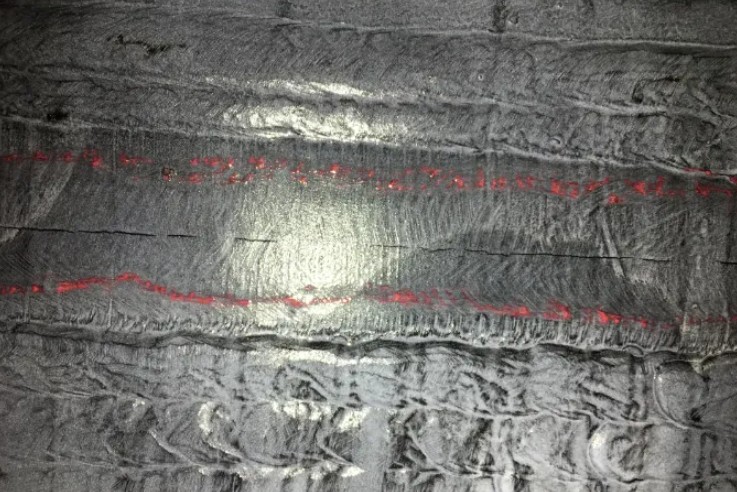

八.


原因分析:

1.施工方法不當,管子處于受力狀態,或長距離懸空,在焊接收弧點(或應力集中處)容易出現應力裂紋;

2.焊接方法不當,局部反復焊接打磨導致母材晶體組織改變,硬度(脆性)增加,塑性下降;

3.根焊過程中,過早撤離對口器,熔池中鐵水未來得及完全凝固,在焊接收弧處易產生裂紋;

4.錯邊量大造成焊縫中心線偏移,形成中心裂紋;

5.焊道有雜質,內對口器震動焊渣掉在焊道上,焊接時進入熔池,夾渣降低了焊縫強度,容易出現根部裂紋;

6.管材結露或焊材受潮未烘干,焊縫中擴散氫含量偏高;

7.經常清理內對口器端部脹塊,清除焊渣塵垢,防止掉進焊縫進入熔池而產生缺陷,(出現翻漿,鐵水熔合不好)降低了焊道強度,可用焊條端部(無藥皮處)砸扁煨彎,伸進仰臉處焊口內側劃掉焊渣雜質,可避免和減少仰臉處根焊道缺陷。

九. 返修裂紋

原因分析:

1.冬季返修后裂紋,預熱方法不當,局部預熱溫度低或整體加熱不均,焊后未保溫,溫度下降過快;

2.根焊返修時電流大,操作不當,反復焊磨;

3.管線可能存在應力(內應力或外應力);

4.管材結露,焊材受潮(填充蓋面E8018-G焊條未烘干保溫),焊縫熔池中的擴散氫含量偏高,易產生缺陷降低強度。

返修裂紋時建議措施:

1.正確加熱,或整體加溫,返修處打磨后測溫和補充加溫,防止焊道溫度下降過快;

2.在工藝參數內采用小電流.填充蓋面E8018-G焊條烘干保溫。

3.盡可能清除管口內雜質,特別是仰臉處內表面毛茬、焊渣和塵垢;

4.盡量焊口消除應力,必要時用吊管機吊起,保持管材在水平位置;

5.根部返修較長時,建議分段打透施焊,先焊接兩端再焊接中部,以消除和分散焊縫應力。

十. 焊道余高超標

原因分析:

1.焊接速度稍慢,末遍填充后打磨控制不到位,造成蓋面焊道余高超標;

2.平焊和仰臉焊運條不當,焊速慢,填充焊控制不到位,經驗不足或責任心不強所致。

防治措施:

1.在易出現余高超標的部位提高焊速,按標準厚度進行每層的焊接打磨,防止搶進度造成的忽略過程控制和焊后質量檢查;

2.最后一遍填充,控制在低于母材0.5mm-1mm的厚度,為蓋面焊控制余高超標創造有利條件;

3.對余高超標焊縫進行打磨,并達到圓滑過渡的處理效果。

十一.返修次數和打磨長度深度超

原因分析:

1.焊工對焊接過程中存在的明顯質量缺陷,層間或蓋面的局部缺陷反復打磨修整焊接;

2.焊工在未通知質量檢查員的情況下自行返修,返修次數多,導致焊縫材質變脆塑性下降,結構強度降低。

3.用低氫型焊條返修填充蓋面缺陷時,焊道過熱易出現氣孔。

防治措施:

1.專職質檢員、巡檢監理現場檢查發現此類問題時,(即焊工在一處反復打磨焊接的現象)應及時制止,更換水平較高的焊工來處理該處缺陷;

2.用低氫型焊條返修時,焊縫溫度不宜過高,(返修經驗證明:焊道過熱極易出現氣孔),不可馬上打磨焊接修補,應稍作等待,待焊道溫度降到攝氏150度左右時,再進行打磨焊接修補。

焊縫細節決定成敗,焊接環節尤其如此,加強過程控制,減少缺陷形成,能有效地提高一次焊接合格率,同時有利于返修合格。控制焊接質量,首先要充分了解和分析現場焊接缺陷產生的原因,然后結合現場實際采取有針對性的預防措施和控制對策,避免嚴重缺陷的產生,減少和消除焊接缺欠,切實解決焊接“氣孔、夾渣、未熔合、未焊透、焊穿、咬邊、弧坑、裂紋、余高超標”等質量問題。現就常見的缺陷缺欠,以及冬季施工易出現的質量問題,進行成因分析及參考控制對策。










主站蜘蛛池模板: 日日狠狠久久8888偷偷色_a级毛片网_国产精品第一区揄拍_九九九热精品免费视频观看网站_先锋影音9porny自拍啪_欧美综合精品_yyyyyy高清成人观看免费_亚洲一区二区三区乱码a蜜桃女 | 国内精品久久人妻朋友_制服视频在线一区二区_中国人妻被两个老外三p_衣服被扒开强摸双乳18禁网站_超碰在线最新_色av色_久久久久亚洲精品成人网小说_av超碰在线 | 成年人色网站_91精品久久久久久久久99绯色_国产日韩精品在线播放_国产日产精品久久久久兰花_日本成人福利视频_99国内精品久久久久影院_一个人看的ww在线视频_在线观看免费a∨网站 | 91视频免费_亚洲精品中文字_亚洲高清视频免费看_日韩中文字幕手机在线_国产免费一级高清淫曰一本篇_狂野欧美精品_亚洲欧美日韩区_日韩成人无码 | 我要综合色_国产精品99久久久久久久女警_欧洲一区二区在线观看_国产激情午夜视频在线观看_农村女人十八毛片a级毛片_亚洲免费在线_日韩一二_精品久久www | 少妇一区二区三区_中文字幕日韩精品无码内射_91精品网_欧洲mv日韩mv国产mv_日产精品一卡2卡三卡4乱码_97涩色_无遮挡免费高清羞羞视频_操操操干干 | 国产美女自拍视频_欧美熟妇另类久久久久久多毛_波多野结衣免费一区视频_日韩国产高清在线观看_制服丝袜人妻中文字幕在线_日本成人一二三区_火之迷恋三级无删减视频_69视频污 | 欧美另类性视频_青苹果乐园在线观看免费完整_成人免费网站观看_欧美天堂一区_亚洲品牌自拍一品区9_新av在线天堂网_国内91在线_wwwwxxxx欧美 | 久草在线一免费新视频_播放一级毛片_91偷自产一区二区三区精品_久久人妻无码毛片A片麻豆_午夜激情视频免费观看_精品女同一区二区三区免费站_四虎家庭影院_青青草国产精品人人爱99 | 牛和人交VIDE欧美XX00_国内精品久久人妻无码网站_羞羞答答xxdd在线观看_国产美女网站_国产吖v免费看在线观看_免费看黄色毛片网站播放_日本JAPANESE丰满白浆_中文字幕avav | 国产精品久久一_国产乱码精品一区二区三区黄瓜的功能_亚洲一区二区三区色_国产成人综合精品三级_激情久爱免费视频在线_在线天堂中文最新版_久久草在线精品_免费观看黄网站 | 国产一级性片_性欧美另类_精品视频一区二区在线_国产成人无码AⅤ片在线观看_国产一级一级一级_一级黄色大片在线_国产a爱_在线看片日韩 | 中国熟妇色xxxxx老妇_东京热无码一区二区三区av_女人自慰喷水高清播放_超碰在线人人干_国产午夜大地久久_麻豆爽爽妓女国产99RE小说_美女视频无遮挡永久网站_精品视频免费在线观看 | 高清精品一区二区三区_欧美一级做a爰片久久高潮_欧美成人视_亚洲同性同志一二三专区_人与野鲁交xxxⅹ网站_国产成人精品福利一区二区_最新日本中文字幕在线观看_国产精品综合不卡av 亚洲九九精品_国产不卡视频一区二区三区_久操视频免费看_热99久久精品_婷婷久久精品一区二区_日本免费人成在线观看_xxxx免费_国产成人一区二区三区在线视频 | 日本永久视频_德国肥妇性猛交视频_97久久精品人人爽人人爽蜜臀_久草网站在线_粉嫩98久久综合国产精品一区_樱桃视频大全版在线观看_久久久免费人体_国产精品综合在线 | 中文人字幕第三页_无码纯肉视频在线观看_99re国产在线播放_日本欧美高清全视频_日韩七区_亚洲第一最快AV网站_中日韩欧美风情视频_欧美成人一区二 | 无码乱肉视频免费大全合集_caoporn超碰97_搡老熟女vⅰdeos_少妇高潮喷水正在播放_免费在线观看色_人妻精品动漫H无码网站_国产91在线播放精品_免费中文字幕在线 | 137日本免费肉体摄影_伊人365_日韩欧美一区二区在线_无码中文字幕VA精品影院_亚洲AV福利无码无一区二区_深夜影院在线观看_被黑人猛男连续高潮视频_aa国产精品 | 精品无码AV无码免费专区_成人免费A级毛片_欧洲精品一区二区三区久久_精品人伦一区二区三_97SE亚洲国产综合在线_日本一本不卡_91嫩草嫩草_鲁死你资源站亚洲AV | 国产黄网免费视频在线观看_欧美成人在线免费观看_亚洲久热_亚洲午夜成人片_亚洲成人一级毛片_亚洲Av之男人的天堂_中文字幕热久久久久久久_888亚洲欧美国产VA在线播放 | 日韩视频三区_色天天爱天天狠天天透_99精品成人_在线观看欧美一级_四虎影院观看视频在线观看_91伦理在线_亚洲AV无码久久_91最新 | 亚洲精品国产91_日本高清视频色WWW色_午夜一级影院_色人阁26uuu_国产成人精品小视频_av天堂久久天堂av色综合网_呻吟翘臀后进爆白浆_亚洲啪啪aⅴ一区二区三区9色 | 97人洗澡人人澡人人爽人人模_国产亚洲精品AE86_日韩1区2区日韩1区2区_国内永久免费传媒_性亚洲videofree高清极品_久久av影院_97在线观看视频免费播放_久久精品这里只有精99品麻豆 | 穿越时空的少女免费观看动漫日语_国产野战无套av毛片_国产精品成人aaaaa网站_A级毛片内射免费视频_魔鬼部队高清国语免费观看_97精品免费公开在线视频_日韩av高清在线播放_国产欧美日韩另类 | 精品国产制服丝袜高跟_男人的天堂中文字幕熟女人妻_av片免费在线播放_人人爱天天做夜夜爽_国产午夜AAA片无码无片久久_国产黄色一级片视频_久久亚洲国产精品123区_丁香激情综合久久伊人久久 | 亚洲不卡视频在线_亚洲福利网址_啦啦啦中文免费观看在线_草久视频免费观看_丁香五月天一二三四在线视频_成人午夜国产内射主播_九九久久精品视频_真人与拘做受免费视频 久久久无码精品亚洲日韩啪啪网站_国产三级三级看三级_天堂一区人妻无码_国产成人久久精品_最近中文字幕2019视频1_思思久热_亚洲成AV人在线观看成年美女_日韩少妇内射免费播放18禁裸乳 | 亚洲国产一区在线_日韩久久久一区二区_99久久国产综合精品五月天_h视频在线观看网站_91精品啪在线观看国产日本_不卡无在线一区二区三区_亚洲色WWW永久网站_毛片在线看看 | 麻豆影视视频高清在线观看_亚洲蜜桃网_色爱综合_XXXXBBBB欧美_全球诡异时代动漫免费观看_欧美第7页_视频在线一区二区三区_欧美XXXX做受欧美Gay | 裸体在线国模精品偷拍_国产欧美日韩一区二区在线_国产高清无码专区_成人免费xxxxxx视频_免费同性男男自慰网站_日本网址在线观看_国产亚洲AV无码乱码在线观看_大卫科波菲尔1999 | 深夜网站在线观看_xxxx中文字幕_91丨九色丨海角社区_亚洲AV日韩AV永久无码色欲_www.久久精品_精品少妇人妻AV免费久久洗澡_91成品人影院_最近2019免费中文字幕8 | 欧美黑人又粗又大xxx_亚洲综合在线播放_91色噜噜_精品久久视频_妖精av_欧美在线xxx_a级在线_欧美又大粗又黄又爽无码 | 91久久久久久亚洲精品禁果_午夜福利123_国产一二区免费视频_国产99久久久久久免费看农村_国产成人精品国内自产拍_91在线看看_日韩免费观看视频_熟妇人妻AV无码一区二区三区 | 国产肉体ⅹxxx137大胆_吃奶呻吟打开双腿做受是免费视频_久久精品国产99国产精品严洲_国产成人喷潮在线观看_欧美毛片网站_www.亚洲欧美_国产精品久久欧美久久一区_大地资源网在线观看免费官网 | 另类激情五月_中文天堂在线观看视频_视频一区二区免费_久久久久蜜桃精品成人片公司_精品成人无码A片观看香草视频_亚洲3atv精品一区二区三区_午夜男人网站_国产精品浓毛一区二区三区 | 一区国产视频_欲求不满的哺乳期人妻_大地资源高清在线观看剧情_国产精品久久人妻无码HD毛片_国产大学生毛片_欧美区国产_色中文字幕_爆操妹子视频在线观看 | 亚洲中文字幕无码永久免弗_亚洲熟妇丰满XXXXX_日韩视频专区_免费观看黄色大片_男女无套免费视频网站_欧洲精品一区二区三区在线观看_www.91视频69xx.com_色七七桃花影院 | 免费国产一区二区三区_91影视看片_人妻中出无码一区二区三区_欧美色人_精品一区中文字幕_色香蕉成人二区免费_浮生影院观看免费_青青在线视频免费 | AV中文字幕潮喷人妻系列_国产一级毛片高清_国产在线观看1_欧美激情一区二区三区高清视频_国产精品爽黄69天堂a_91福利视频在线_juliaann熟妇五十欧美_97超碰人人在线观看 | 日本aⅴ视频_亚洲中文字幕在线无码一区二区_免费xxx视频_久久综合免费视频_蜜桃人妻无码AV天堂三区_又粗又紧又湿又爽的免费视频_国内精品成人_亚洲网在线 | 99涩涩_国产愉拍精品手机_日本少妇喷浆_欧美性猛少妇xxxxx_hd女人奶水授乳milk_最新在线黄色网址_久久久久久蜜桃_国产69精品久久777的优势 | 国产精品成人影院_久久精品国产99久久香蕉_久久久黄色_欧美福利精品_日韩中文字幕在线免费观看_久久夜夜躁躁精品_一级毛片不卡顿_国产欧美久久久久爽精品 |
